SYSTEM SUPPORT
Custom solutions for steel structure supports and mounts -Solarscapes, shade structures and carports시스템 서포트

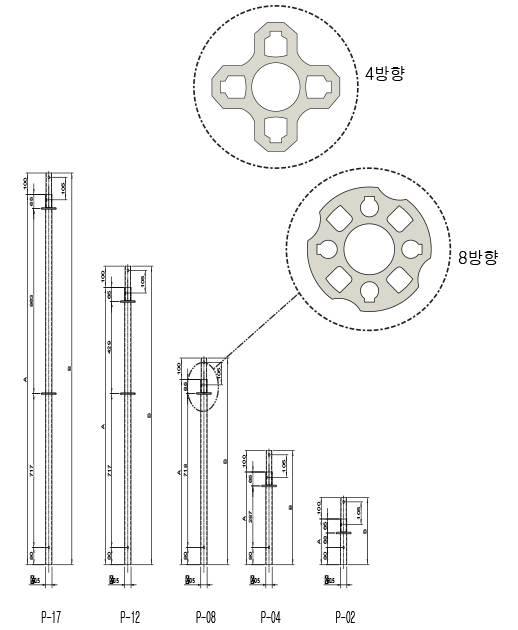

수직재
| 타입 | A (mm) | B (mm) | 무게(kg) |
|---|---|---|---|
| P-17 | 1,725 | 1,825 | 8.0 |
| P-12 | 1,291 | 1,391 | 6.4 |
| P-08 | 863 | 963 | 4.3 |
| P-04 | 432 | 632 | 2.7 |
| P-02 | 216 | 316 | 1.8 |
수평재
| 타입 | A (mm) | B (mm) | 무게(kg) |
|---|---|---|---|
| H-18 | 1,768 | 1,829 | 4.7 |
| H-15 | 1,463 | 1,524 | 4.1 |
| H-12 | 1,158 | 1,219 | 3.4 |
| H-09 | 853 | 914 | 2.6 |
| H-06 | 549 | 610 | 2.0 |
시스템 서포트 부자재

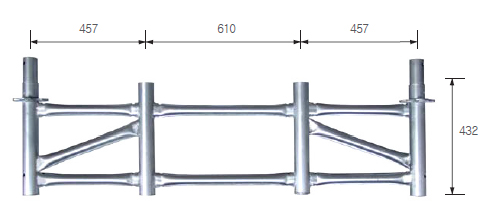

트러스
| 품명 | 길이 (mm) | 간격 | 단중 (Kg) |
|---|---|---|---|
| DT-1524 | 1,524 | 432 | 18 |

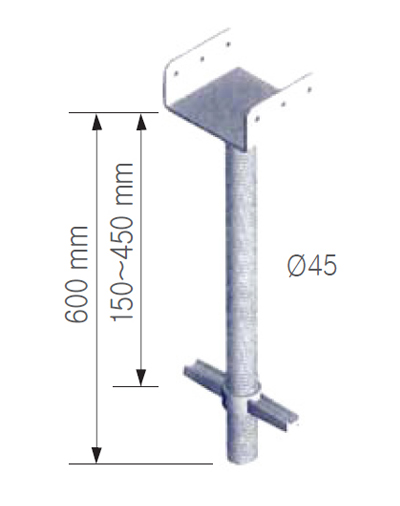

U-헤드 (U-Head Jockey)
| 품명 | 길이(mm) | 단중 (Kg) |
|---|---|---|
| UH-600 | 150~450 | 5.0 |

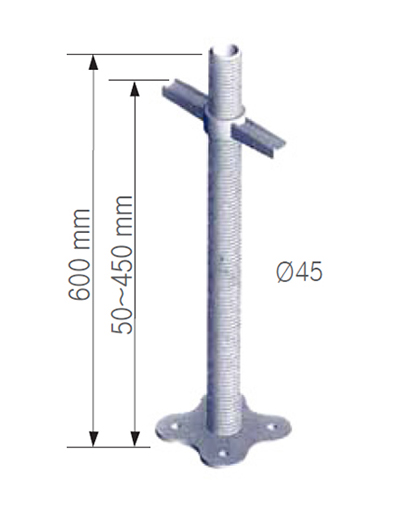

조절형 받침철물(Jack Base)
| 품명 | 길이(mm) | 단중 (Kg) |
|---|---|---|
| JB-600 | 50~450 | 3.9 |

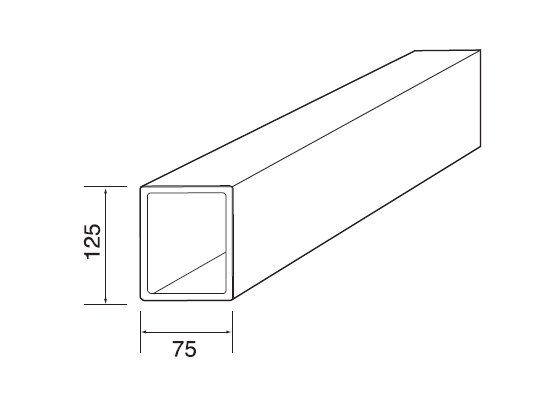

멍에재 (Yoke)
| 품명 | 규격 | 단중 (Kg) |
|---|---|---|
| 2M | 75×125×3.2T | 17.7 |
| 3M | 75×125×3.2T | 26.5 |

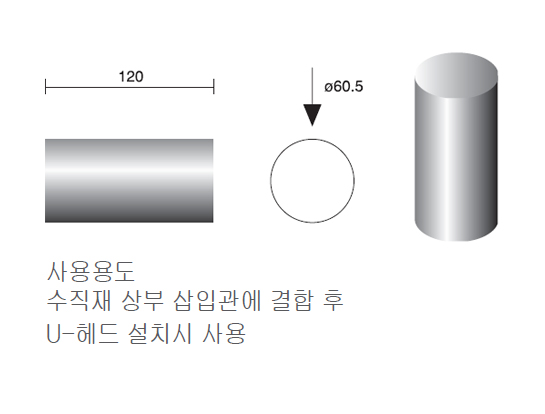

카프링 (U-Head Socket)
| 품명 | 길이(mm) | 단중(Kg) |
|---|---|---|
| 카프링 | 120 | 0.9 |
