가드레일

신성컨트롤은 한국도로공사에서 주관하는 다양한 충돌 테스트를 통과한 국내 유일의 AASHTO M180W 가드레일 제조업체 입니다.

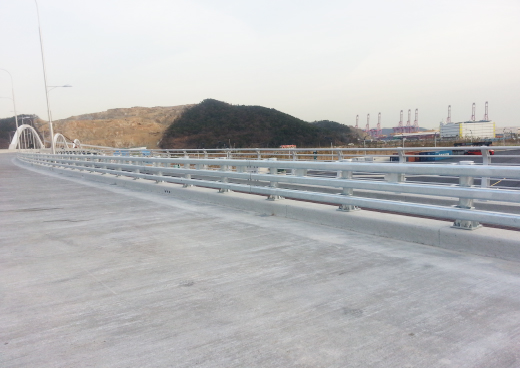

guardrail_01

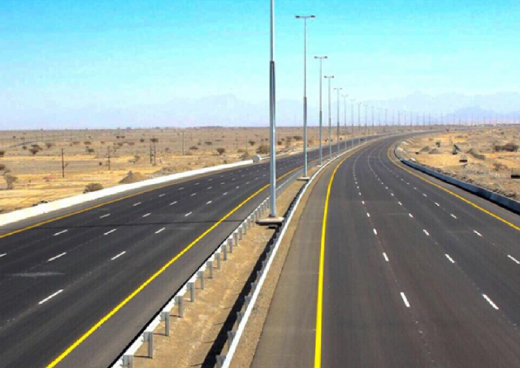

guardrail_02

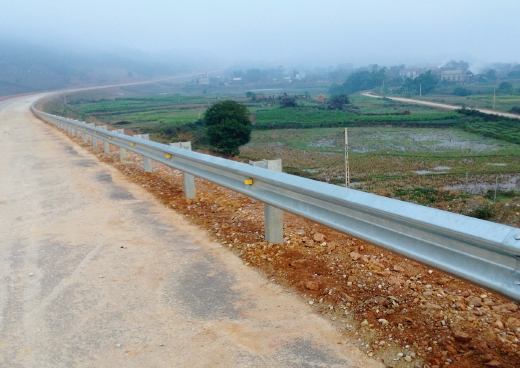

guardrail_03

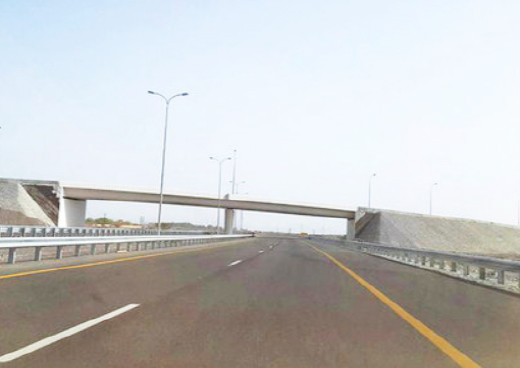

guardrail_04

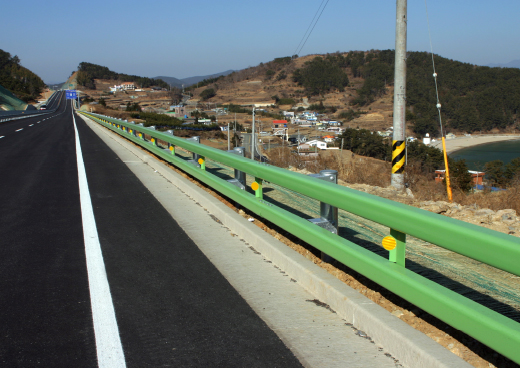

guardrail_05

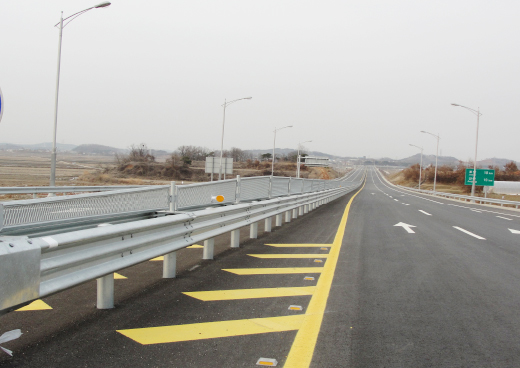

guardrail_06

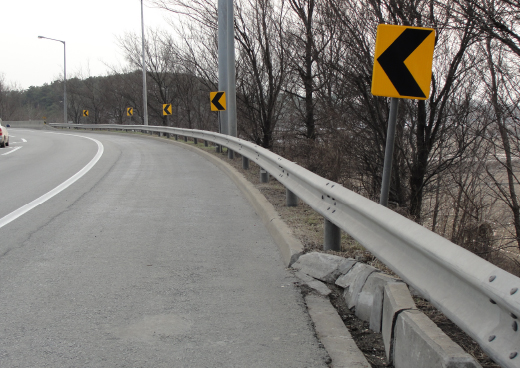

guardrail_07

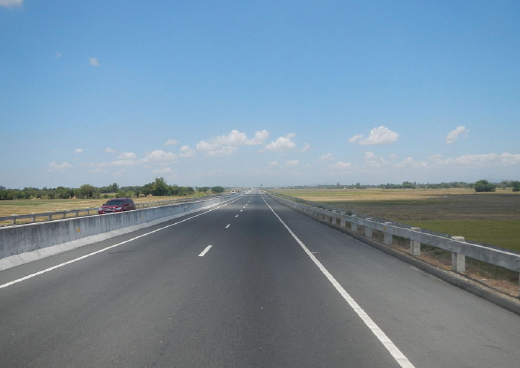

guardrail_08
guardrail_ico_01

품질 및 물리적 내구성

100% 국산 스틸 사용

guardrail_ico_02

포스트와 스페이서로 구성

H,U,C 등을 포함한 모든 구조적 모양으로 구성

guardrail_ico_03

국내 & 미국표준 규격 채용

KS/AASHTO M180/CE

guardrail_ico_04

검증된 성능

한국 도로공사 및 한국교통연구원에서 충돌 테스트 통과

guardrail_ico_05

충격흡수 강도

KS SB1-SB5 & CE N2 H2

guardrail_ico_06

아연도금

가공후 ASTM A123에 따라 최소 0.5 마이크론 적용

성능 테스트

성능 테스트

tested performance_01

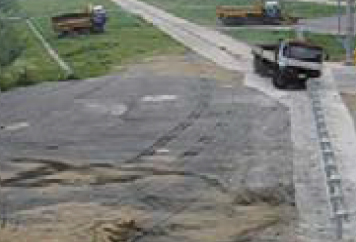

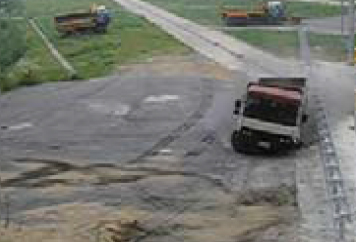

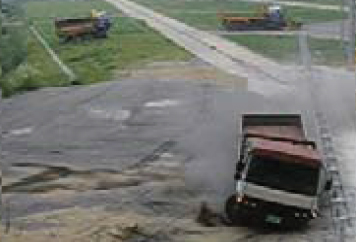

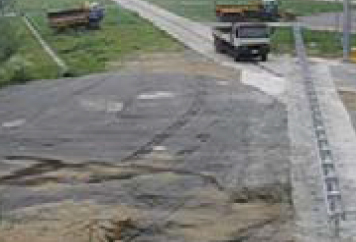

SB4 충돌시험

tested performance_02

차량 무게 : 14 ton

tested performance_03

충돌 속도 : 65km/h

tested performance_04

충돌 각도 : 15°

tested performance_05

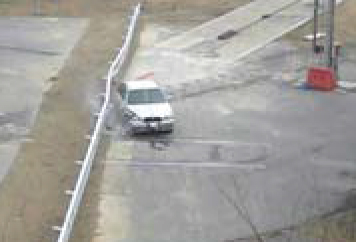

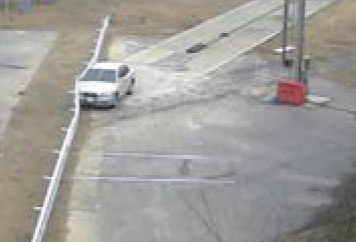

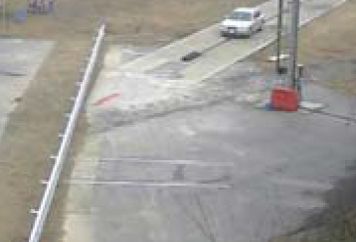

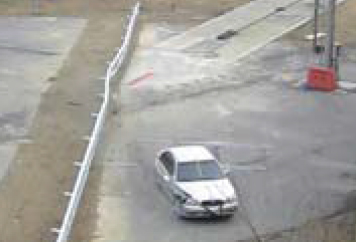

SB2 충돌 시험

tested performance_06

차량 무게 : 1.3 ton

tested performance_07

충돌 속도 : 80km/h

tested performance_08

충돌 각도 : 20°

국내 기준

충돌강종 구조적 적절성 (1st) 탑승자 위험 수치 (2nd)
차종 충돌시험기준 충돌 에너지 (KJ) 차종 충돌시험기준 흡수에너지 (KJ)
차량 (KJ) 무게 (Kg) 속도 (Km/h) 충돌 각도 ( º ) 차량 무게 (Kg) 속도 (Km/h) 충돌 각도 ( º )
SB1 트럭 8,000 55 15 63 소형차 1,300 60 20 21
SB2 65 87 80 38
SB3 80 132 100 59
SB3-B 85 149 120 84
SB4 14,000 65 153 80 38
SB5 80 232 100 59
SB5-B 85 261 120 84
SB6 25,000 80 413 100 59
SB7 36,000 595 100 59
