가드레일

신성컨트롤은 한국도로공사에서 주관하는 다양한 충돌 테스트를 통과한 국내 유일의 AASHTO M180W 가드레일 제조업체 입니다.

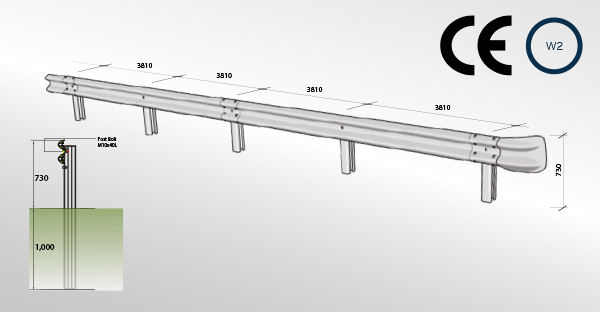

Class N2 EN1317 Roadside Barrier W2

en
타입 규격 (mm) 지주 원자재 두께 아연 코팅
등급 A 등급 B 타입 1 타입 2
2Way 4330×350×4.0t ∮139.8×4.5t×2200 2.67mm 3.43mm 550g/m2 1100g/m2
3Way 4330×350×3.2t ∮139.8×4.5t×2200 2.67mm 3.43mm 550g/m2 1100g/m2

도면

EN1317_drawing_01

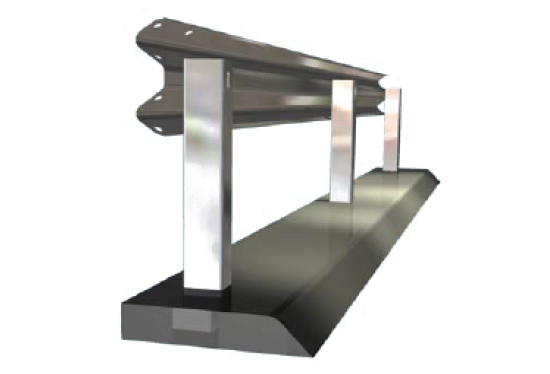

EN1317_drawing_02

특징

  • 지상 높이 : 730mm
  • 지하 삽입 깊이 : 1000mm
  • 지구간격 : 2000mm

부품

  • 볼트 (너트와 와셔 포함) 빔 : M16*35L 지주 : M10*40L
  • W 빔 레일 2.67T
  • U 타입 지주 : 3.2T
· 융융 아연 도금 코팅 또는 부식 방지 강철 사용 가능
